Номер шпинделя: 11
Драйвер и двигатель: сервопривод
Подшипник шпинделя: Харбин
Guage: Тайвань
Системы ЧПУ: Knd - K2100mc4i / Siemens
Мощность: 3 ~ 380 эВ
Размер: 2900 мм × 1760 мм × 1850 мм
Скорость выхода: 45 - 50 сек
Сервомотор: 750 Вт
Скорость вращения: 50 - 2500 обо/мин

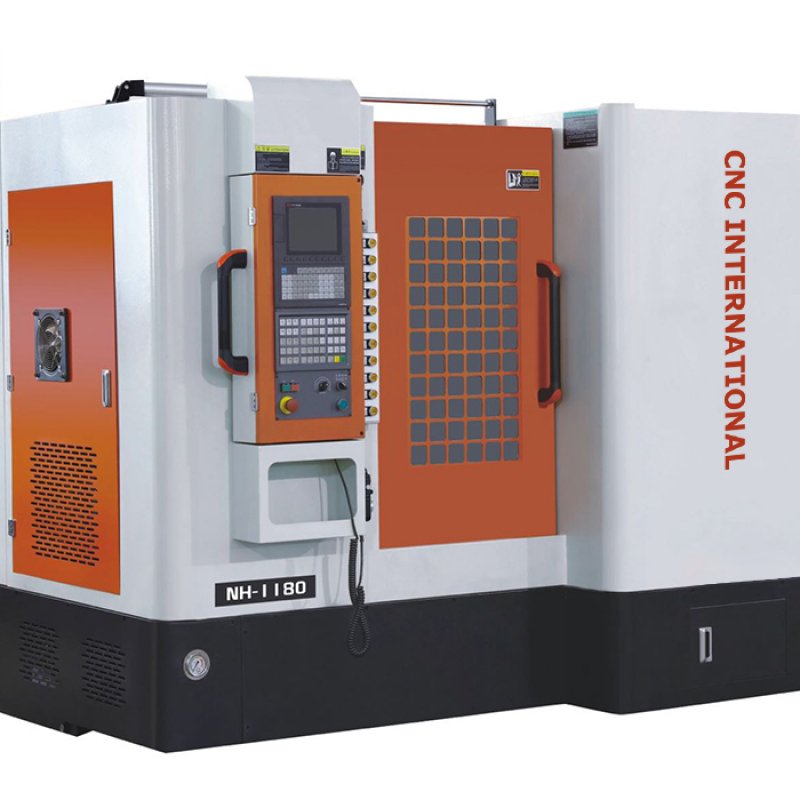

Вертикальный сверлильный станок с ЧПУ 03
Машина широко используется в области обработки корпуса смесителя / крана. Он горизонтальный, с одной стороны фиксированы 16 шпинделей, детали фиксируются в офсайде, зажим для заготовки является только четвертым шпинделем, который может воспроизводить детали под любым углом, чтобы соответствовать требованиям обработки.
Товары требуют однократного зажима, и все процессы выполняются с помощью 16 инструментов для бурения, фрезерования и нарезки проволоки. Эффективность производства в три раза превышает нормальную технологию обработки корпуса крана.
Продукт, назначенный клиентом, может быть настроен на заказ или OEM, это гибкая модульная платформа, которая обрабатывает различные латунные изделия, следит за трубами, отправляет нам информацию о вашем продукте, и мы разрабатываем подходящее решение для вас.
Вертикальный сверлильный токарный станок с Чпу_04
Подачи | Минимальная единица | 0.001мм |
Максимальная единица настройки | ±9999.999мм |
Скорость резания | 1-5000мм/мин |
Скорость подачи по оси X | сервопривод | 25000мм/мин(3210) |
Скорость подачи по оси Z | сервопривод | 25000мм/мин(4012) |
Скорость подачи по оси Y | сервопривод | 25000мм/мин(3210) |
Главная ось | Номер шпинделя | 11 Шпиндели |
Расстояние шпинделя | Вверх / вниз(160мм)、R-L(160мм) |
Диапазон подшипников шпинделя | Передний 3 задний 2 |
Развертывание шпинделя | Гидравлический тип |
Передвижение | 120мм |
Диаметр зажима | Φ26мм |
Мощность главного двигателя | Серво 7.5KW X2 |
Скорость вращения | 50-2500обо/мин |
Максимальная апертура обработки | Φ80мм |
Размер потока (максимальное значение) | M50(Латунь) |
4- я ось | Диаметр вращения | 240мм |
Электродвигатель со сервоприводом | 750 Вт |
Передвижение | Ось X | 700мм Шариковый винт |
Ось Z | 400мм Шариковый винт |
ОсьY | 450мм Шариковый винт |
ТИП зажима | Гидравлический + DBF (диск) |
Измерение
| Общий размер | Д*Ш*В(2900мм×1760мм×1850мм) |
вес | 4500кг |
